一、產品功能
（1）電子式電流繼電器具有電流監測功能，可用于電力二次控制回路的過電流、欠電流的繼電保護。

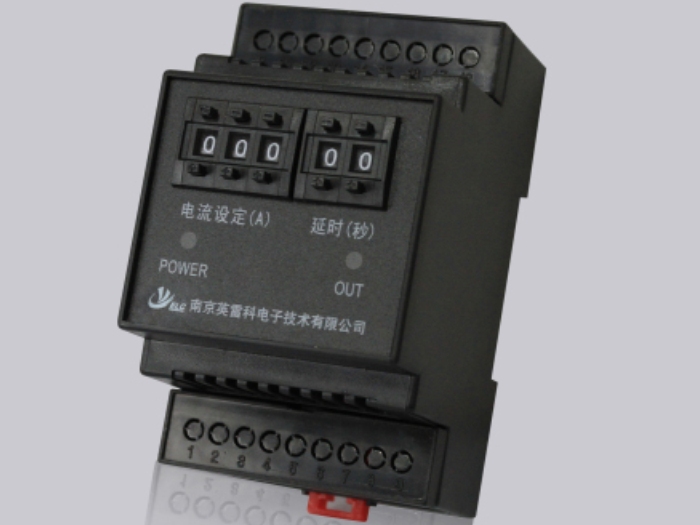

（2）保護輸出類型為繼電器式，繼電器動作可設定延時控制。電流整定值和延時動作時間由面板撥碼開關設定。
（3）繼電器復位有自動和手動兩種方式可選。
·產品的部分功能和參數可按用戶要求定制。
二、工作原理

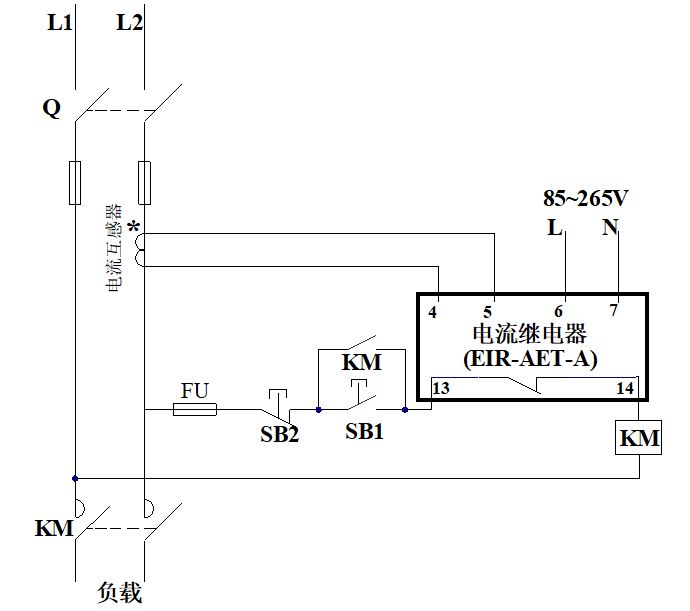

電流正常時輸出繼電器不動作，當電流大于過電流設定值，并且持續時間超過設定延遲時間，輸出繼電器動作。
三、參數表
| 參數名稱 | 參數值 |
| 測量范圍 | 0～999A(AC) |
| 電流整定范圍 | 0～999A |
| 延時設定范圍 | 0～99秒 |
| 誤差 | 0.5級 |
| 輸出繼電器容量 | 3A/250VAC或3A/30VDC(阻性負載) |
| 輔助工作電源 | 85～265VAC或110～360VDC |
| 功耗 | ≤3VA |
| 安裝方式 | 導軌安裝 |
| 外形尺寸 | 53mm×88mm×58mm |
