一、工作原理簡介
1、過電流（兩種工作方式）：
●過電流回滯區間可調：當檢測的電流大于過電流上限設定值時，過電流輸出繼電器立即動作，當電流下降到過電流下限設定值時，繼電器釋放。如下圖所示：AB段表示過電流保護區，過電流繼電器動作，OA、BE段過電流繼電器處于斷開狀態。合理設置HI/LO值可以避免在臨界值的附近繼電器的頻繁動作。
●過流延時可調：當電流大于過電流設定值，并且持續時間超過過電流設定時間，輸出繼電器吸合，當電流小于過電流設定值且工作在自動復位方式下，過電流繼電器立即釋放（部分型號帶復位延時）。
2、欠電流（兩種工作方式）：
●欠電流回滯區間可調：當檢測電流正常時，繼電器吸合，當電流小于欠電流設定值時，繼電器觸點釋放。欠電流繼電器的動作和被測電流變化的關系如下圖所示：OA、BC段表示欠電流保護區，欠電流繼電器釋放，AB段欠電流繼電器吸合。合理設置HI/LO值可以避免在臨界值的附近繼電器的頻繁動作。
●欠電流延時可調：當電流小于欠電流設定值且持續時間大于設定的延時時間，輸出繼電器吸合，當電流大于欠電流設定值時輸出繼電器釋放；部分型號欠電流時輸出繼電器釋放，電流正常時繼電器吸合，具體參見說明書。
3、其他功能：
過電流、欠電流復位方式自動、手動可選，自動記錄電流最大值、最小值，蜂鳴器報警等。
各型號的具體功能參見“資料下載”中的產品說明書。

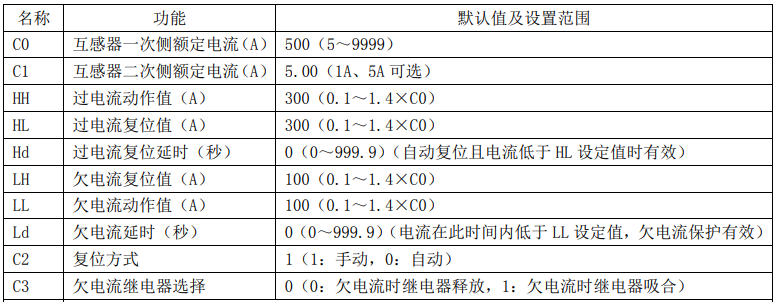

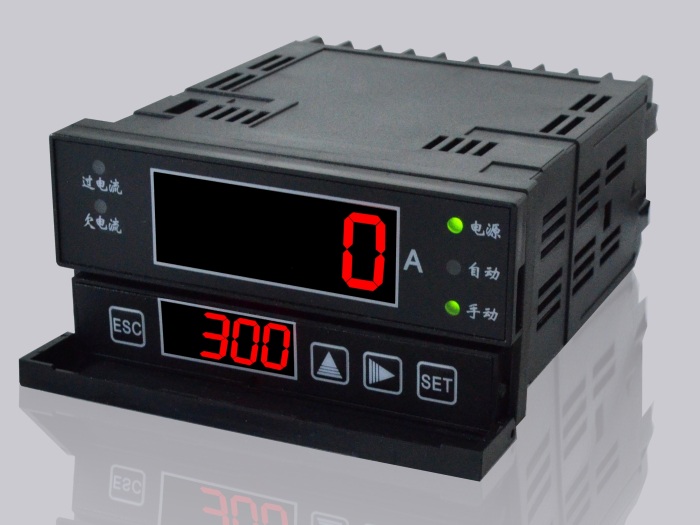

二、典型參數展示（型號：EIR-AHL-A):
應用實例一、送料機的自動啟?？刂?/span>
主要功能：通過檢測粉碎機主機電機電流，控制送料機的起停，防止堵料或電機堵轉。

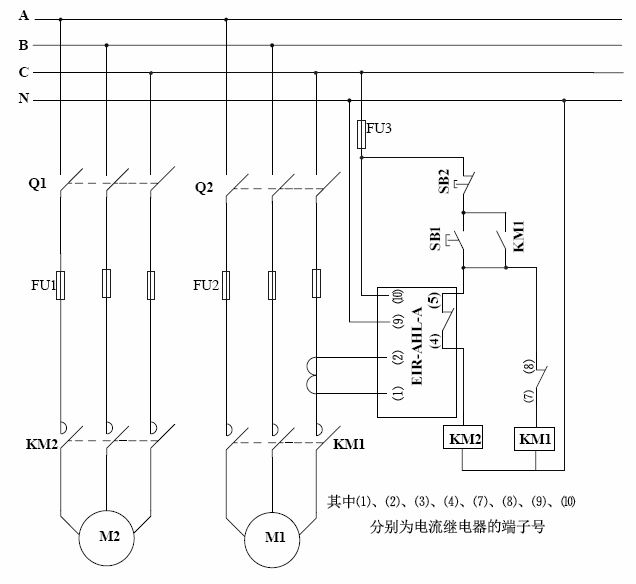

應用實例：下圖為粉碎機-送料機控制電路，其中M1為粉碎機主機電機，M2送料機電機。電流控制器（型號：EIR-AHL-A)檢測粉碎機主機電機電流，并設置上、下限電流來起動或停止送料機。圖中KM1接觸器控制粉碎機主機電機，KM2接觸器控制送料機電機，互感器檢測粉碎機主機電機的其中一相電流，互感器二次電流接入電流控制器的1、2端子，電流控制器的欠電流輸出觸點（4、5端子）控制送料機的起停，過流輸出觸點（7、8端子）用于粉碎機主機的過流保護。特別提示：因電流控制器輸出觸點耐壓最大為250VAC，接觸器線圈電壓應選220VAC（380V需用中間繼電器過度）。

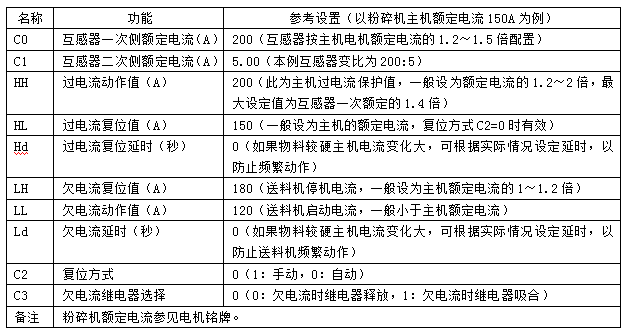

電流控制器參數設置實例：下表是電流控制器的參數表，如粉碎機電機的額定電流為150A，各參數的計算和設置可參考表中說明。

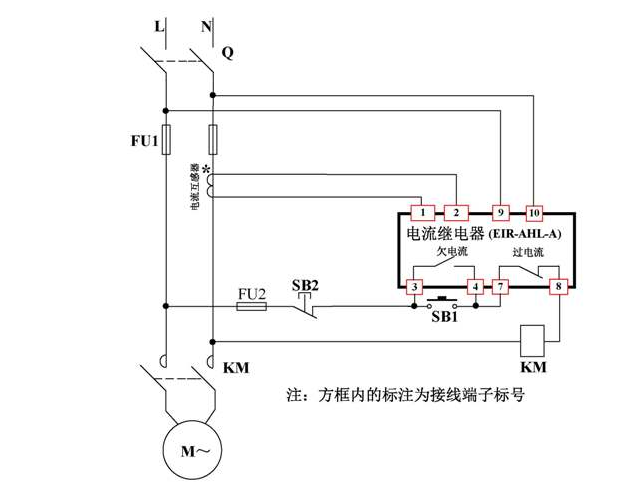

應用實例二：水泵防空轉
按SB1水泵運轉，欠電流觸點閉合并保持，當水泵空轉時電流變小，欠電流觸點斷開，水泵失電停止運行。當水泵出現堵轉等異常情況使得電流增大，過電流觸點斷開，水泵失電停止運轉。
