一、工作原理簡介

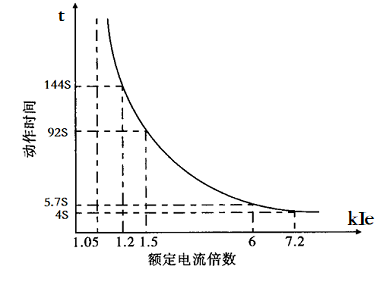

(1)過載:當電流大于過載電流設定值,并且持續時間超過設定時間,過載輸出繼電器動作,其動作呈反時限特性(如下圖)。過載繼電器是根據電流產生的熱量Q(Q=KI2t)大小而動作的,這里I即為過載電流,t為過載時間,即電流越大,過載繼電器動作時間越短,其原理同熱繼電器。
(2)過電流(過電流工作方式有兩種):
●過電流回滯區間可調:過電流回滯區間可調。當檢測的電流大于過電流上限設定值時,過電流輸出繼電器立即動作,當電流下降到過電流下限設定值時,繼電器釋放。如下圖所示:AB段表示過電流保護區,過電流繼電器動作,OA、BE段過電流繼電器處于斷開狀態。合理設置HI/LO值可以避免在臨界值的附近繼電器的頻繁動作。
●過電流動作延時可調:當電流大于過電流設定值,并且持續時間超過過電流設定時間,輸出繼電器吸合,當電流小于過電流設定值且工作在自動復位方式下,過電流繼電器立即釋放(部分型號帶復位延時且延時可調)。
(3)其他功能:
部分型號可自動記錄電流最大值、最小值,繼電器報警動作發生的日期、時間及瞬時電流值,蜂鳴器報警等。
各型號具體功能介紹參見“資料下載”中的產品說明書。

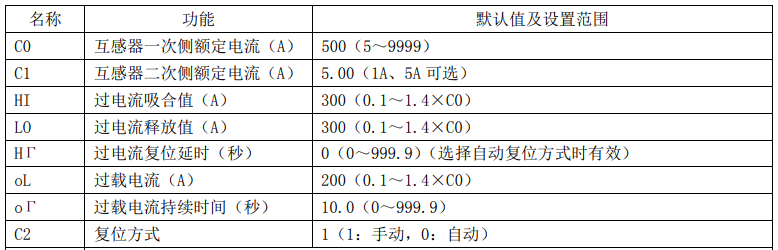

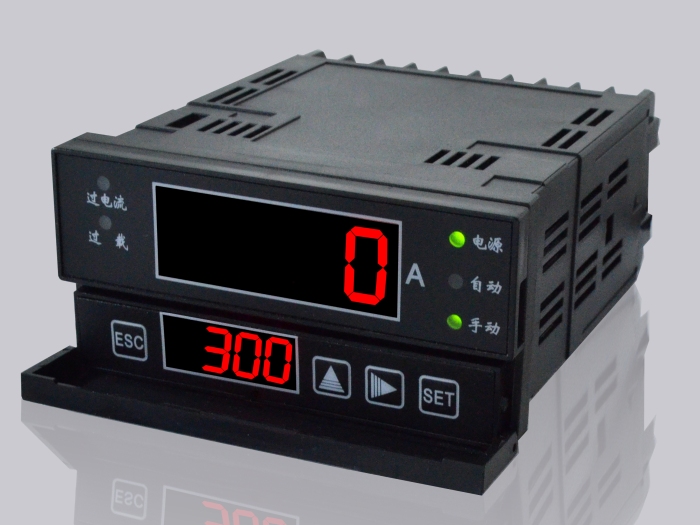

二、典型參數展示(型號:EIR-AH-A):

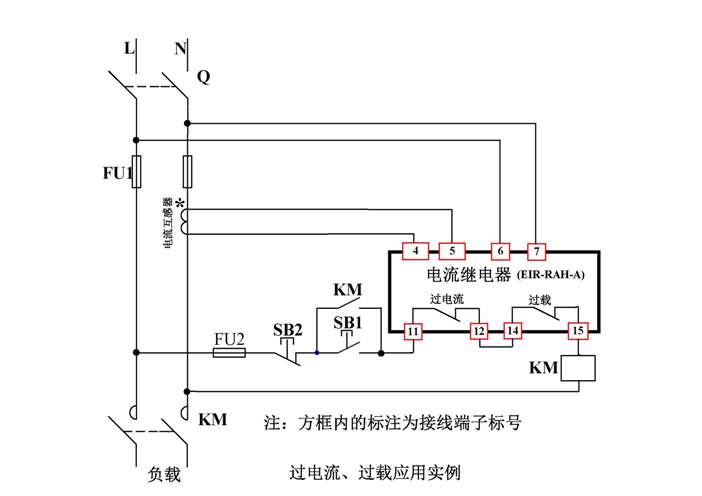

過電流過載保護繼電器可用于各種電力及設備安全運行的保護,適配不同等級的互感器,最大整定電流可達9999A。下圖為其典型應用:
過電流一般作為電流的極限保護,過載電流一般限制設備可過載運行的最大時間,兩種之一觸發動作,接觸器KM失電,斷開負載電源。
應用注意:
(1)接觸器線圈電壓為220VAC,如為380V,需加中間繼電器以增加驅動功率。
(2)接觸器電流超過100A,請選用觸點電流更大的型號:EIR-AH-A,或增加中間繼電器。
