二、基于變頻器的粉碎機的送料機自動調速控制
一、基于接觸器的粉碎機的送料機的自動啟?？刂?/span>
主要功能：通過檢測粉碎機電機電流，控制送料機的起停，防止堵料或電機堵轉。
應用實例：下圖為粉碎機-送料機控制電路，其中M1為粉碎機電機，M2送料機電機。電流控制器（型號：EIR-AHL-A)檢測粉碎機電機電流，并設置上、下限電流來起動或停止送料機。圖中KM1接觸器控制粉碎機，KM2接觸器控制送料機，互感器檢測粉碎機電機的其中一相電流，互感器二次電流接入電流控制器的1、2端子，電流控制器的欠電流輸出觸點（4、5端子）控制送料機的起停，過流輸出觸點（7、8端子）用于粉碎機的過流保護。特別提示：因電流控制器輸出觸點耐壓最大為250VAC，接觸器線圈電壓應選220VAC（380V需用中間繼電器過度）。

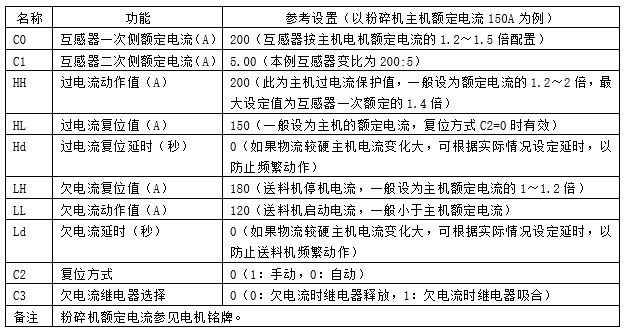

電流控制器參數設置實例：下表是電流控制器的參數表，如粉碎機電機的額定電流為150A，各參數的計算和設置可參考表中說明。
電流控制器（EIR-AHL-A）說明書：下載
二、基于變頻器的粉碎機的送料機自動調速控制
送料機采用變頻器驅動，可使用我公司提供的數顯電流變送器根據粉碎機主機電流的大小實現送料機的調速、啟停控制，根據變頻器的使用情況選用不同型號的電流變送器：
只有送料機使用變頻控制，粉碎機主機電流使用電流互感器采樣，配置電流變送器：EIR-AT-A;
粉碎機和送料機均使用變頻器，粉碎機主機電流使用其變頻器輸出模擬量采樣，配置電流變送器：EIR-AT-B。
一、EIR-AT-A的應用示例
1、 工作原理
粉碎機的控制原理圖如下：
M1為粉碎機電機，由接觸器KM1控制啟停，M2為皮帶輸送機電機，由變頻器控制，其速度由粉碎機M1的電流大小調節，即M1電機電流越大M2的速度越小，直至停機，當M1電機電流減小，M2再啟動及加速，實現M2速度的自動控制。
2、 接線及調試
（1）變送器的接線及調試
變送器（EIR-AT-A）接線端子圖如下：
1/2端子接檢測M1電機電流的電流互感器線圈，3/4為模擬量電流輸出端，接變頻器速度指令的電流控制輸入端，如變頻器調速為電壓信號，需在3/4端并接500歐姆電阻（大于0.5W），7/8端子用于M1電機的過流保護，9/10端子儀表工作電源。
變送器的參數設置詳見說明書。參數配置實例：某粉碎機的主機額定電流為300A，最大瞬時工作電流450A，要求皮帶輸送機在主機電流為0時速度最大，隨主機電流的增大速度逐漸減小，當主機電流達到300A時停機，后隨主機電流的減小速度又逐漸增大，如此往復，變頻器速度源為4~20mA，按此要求，電流互感器選擇400:5，各參數設置如下：
（2）變頻器的接線和調試
選擇變頻器時，需要速度調節方式支持模擬量調節，電壓電流均可，如為電流直接接入相應端子，如4~20mA變送器參數AS=0，如0~20mA變送器參數AS=1，如為0~10V電壓信號，需在變送器3/4端子并接500Ω/0.5W電阻，AS=1。變頻器內部參數設置請參考變頻器說明書，必須設置的參數包括電機參數、多功能端子、命令及調速信號源及電機保護參數等。
二、EIR-AT-B的應用示例
1、 工作原理
粉碎機的控制原理圖如下：
M1為粉碎機電機，M2為皮帶輸送機電機，均由變頻器控制，電流變送器通過粉碎機變頻器的輸出模擬量電流控制皮帶輸送機的速度，并在粉碎機電流達到上、下限時實現送料機的自動停機或再啟動的功能。
2、 接線及調試
（1）變送器的接線及調試
變送器（EIR-AT-B）接線端子圖如下：
1/2端子接檢測粉碎機M1電機變頻器輸出電流，3/4為模擬量電流輸出端，接變頻器速度指令的電流控制輸入端，如變頻器調速為電壓信號，需在3/4端并接500歐姆電阻（大于0.5W），7/8端子可用于M1電機過流停機保護，接變頻器的多功能停機端子（如變頻器設有過流保護可不接）。

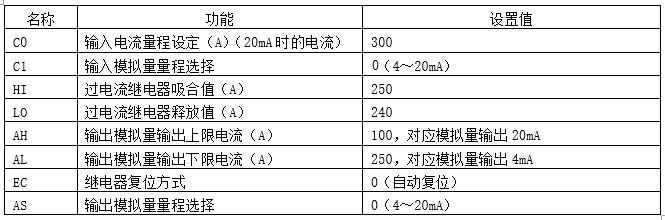

變送器的參數設置詳見說明書。參數配置實例：某粉碎機的主機電流為0～300A時，輸出模擬量電流為4～20mA，要求送料機在主機電流為0～100A時速度最大，隨主機電流的增大速度逐漸減小，當主機電流達到250A時停機，后隨主機電流的減小速度又逐漸增大，如此往復，變頻器速度源為電流4～20mA，按此要求，各參數設置如下：
