一、計時管理系統主要功能:

1、多路獨立計時，每路由開關量控制累加計時啟、停，斷電自動保存累計時間。計時范圍：0～500000000秒。

2、自動保存每段的起始、結束時間及段時長。

3、可配置繼電器模塊，當計時達到設定值時，繼電器動作，輸出開關信號。

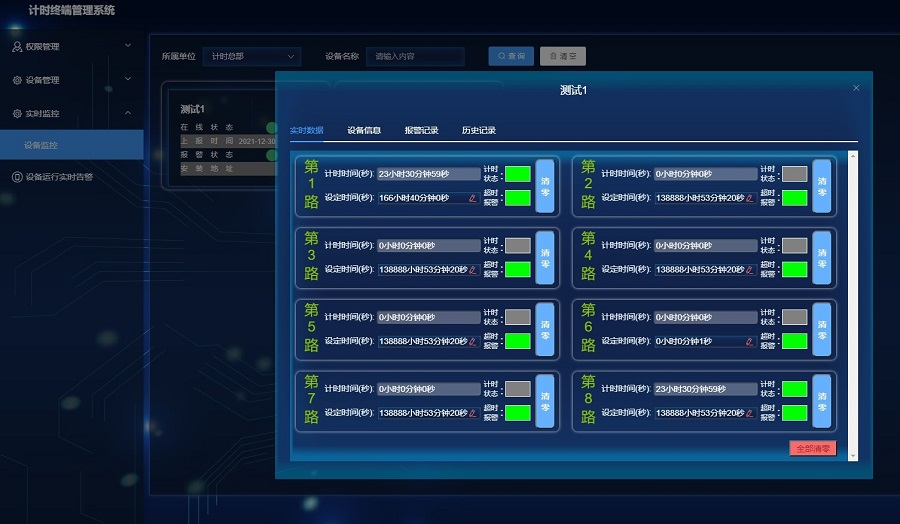

4、可在電腦、手機端設置計時器參數，分段計時歷史數據查詢、導出。

5、擴展功能：觸摸屏可增加用戶其他功能。

6、遠程維護、調試，使用簡單。

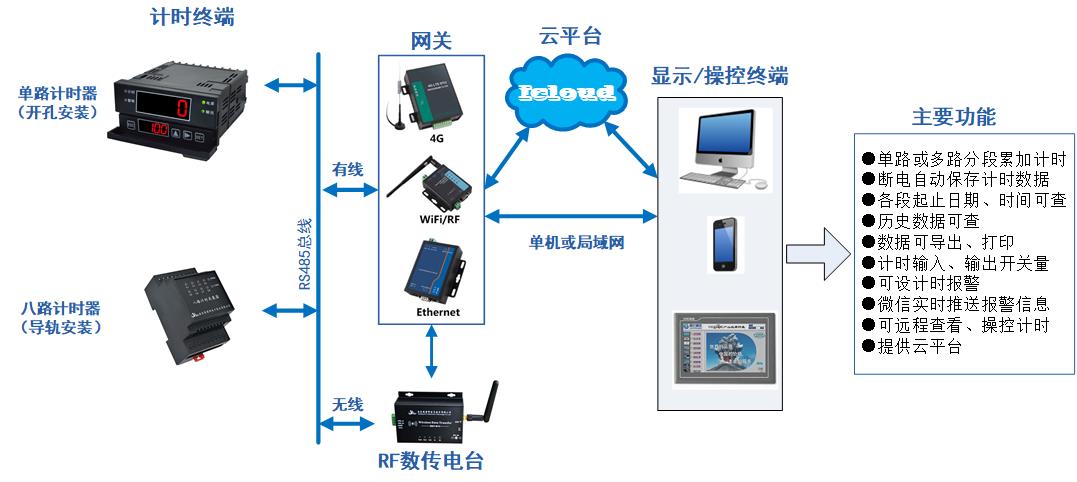

二、計時系統網絡構成

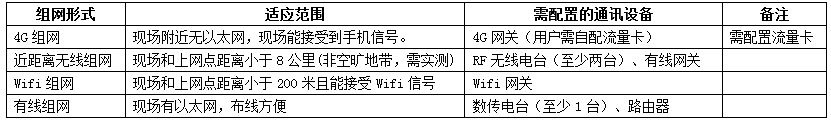

計時系統可根據用戶現場情況提供有線和無線多種組網方式（如下圖），用戶只需購買計時終端和物聯網網關，按圖完成現場簡單接線，本公司提供云平臺，無需安裝軟件，直接通過手機掃碼或?yàn)g覽器使用，簡單方便。

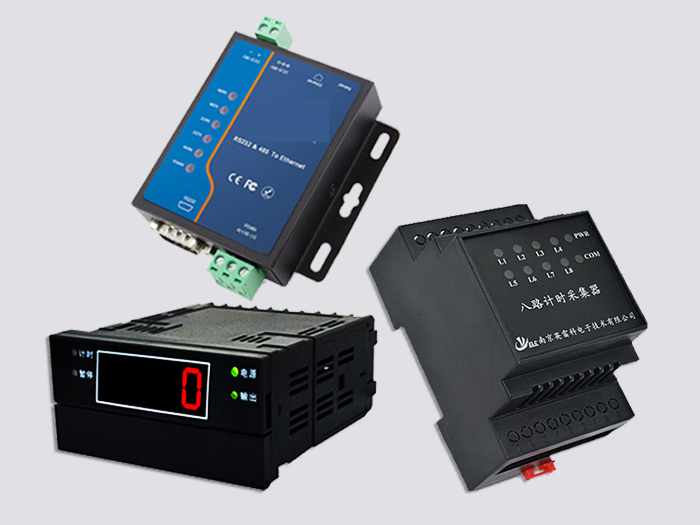

基于觸摸屏的多路計時管理系統，系統主要由計時器、觸摸屏、開關電源和RS485通訊電纜等部分構成。系統功能主要包括：

1、多路獨立計時（最多256路），每路由開關量控制累加計時啟、停，斷電自動保存累計時間。計時范圍：0～500000000秒。

2、自動保存每段的起始、結束日期時間及段時長，最大計時段數據記錄：200000條。

3、第一路配置繼電器：當計時達到設定值時，繼電器動作，其他路計時輸出可配擴展繼電器模塊。

4、可在觸摸屏實時查看、設置計時器參數，分段計時歷史數據查詢、導出。

5、每段計時數據可U盤導出，可在電腦端Execl打開。

6、可選物聯網屏，通過WiFi或4G實現電腦、手機和觸摸屏的同屏操作。

7、擴展功能：可根據用戶特殊要求定制。

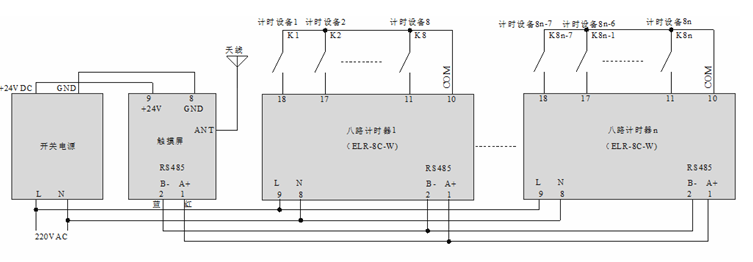

多路分段計時系統供電接線圖

系統運行

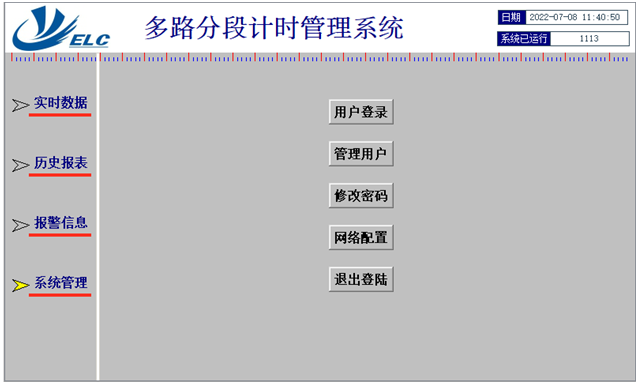

在完成系統的硬件安裝以后，將硬件設備通電，觸摸屏啟動，進入組態界面：

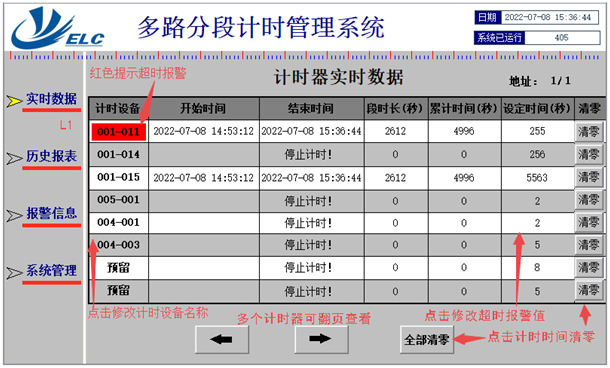

1.實時數據

    修改計時設備名稱、計時清零需要以“負責人”身份登錄才能操作，其中計時設備的8行對應計時器的L1~L8的計時實時數據，當前地址為計時器的身份地址。

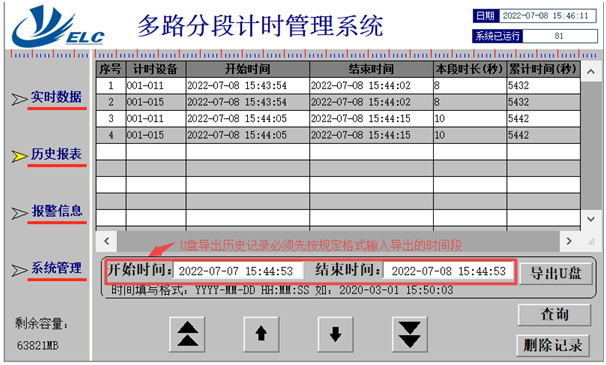

2.歷史報表
