功能介紹:
●間斷時間累加計時:當斷電或啟動信號消失時,自動保存最后的計時時間,下次啟動時,計時時間在上次計時值上累加;

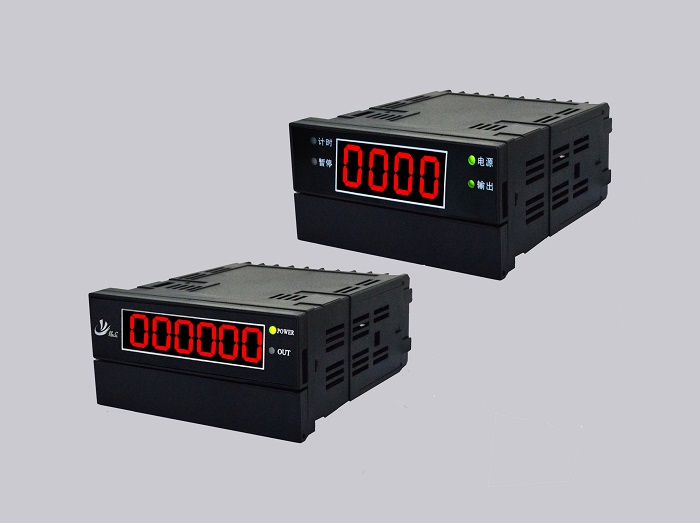

●計時范圍:四位:9999小時59分59秒或9999天23小時59分可選,六位:999999小時59分59秒;
●計時啟??刂疲?、開關量:無源開關、觸點等,2、模擬量:4.5~5.5VDC,3、面板啟動,4、通電啟動;
●繼電器兩種動作方式可選:計時到設定值動作或計時期間動作,內置計時報警蜂鳴器;
●可選用密碼對參數設置及復位等操作進行保護;
●產品的部分功能和參數可按用戶要求定制。
注意:以上功能在各型號計時器上略有差異,具體參看產品選型或產品說明書。

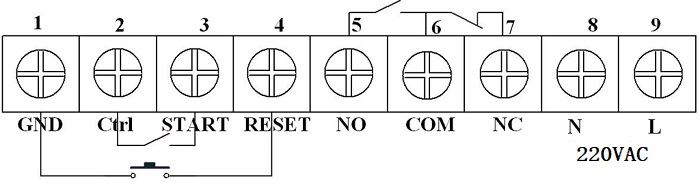

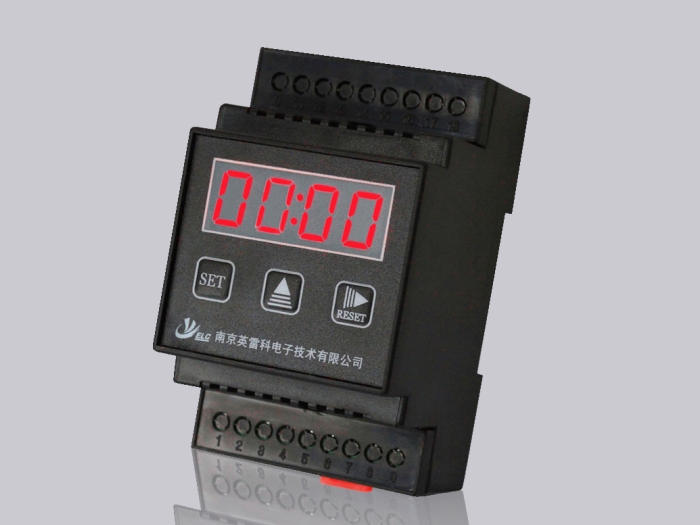

計時器接線圖(型號:ELR-R-HM)
圖中2/3外接計時啟動開關接通計時,斷開停止計時; 1/4復位按鈕接通計時值清零(僅在不設密碼時有效)。

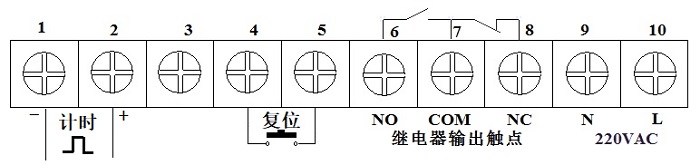

計時器接線圖(型號:ELR-4B-HE)
圖中1/2外接電壓4.5~5.5VDC控制計時,高電平計時,低電平停止;2/3外接無源開關信號控制計時,開關接通計時,斷開停止計時; 4/5復位按鈕接通計時值清零(僅在不設密碼時有效)。

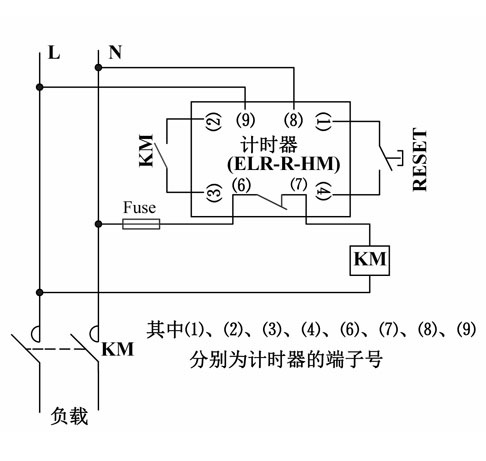

ELR-R-HM 導軌式計時器應用實例
此圖可實現2種功能:
(1)記錄負載的累積運行時間,計時由接觸器KM常開觸點控制。
(2)當運行時間到達設定時間后,6、7號端子斷開,負載停止運行。
