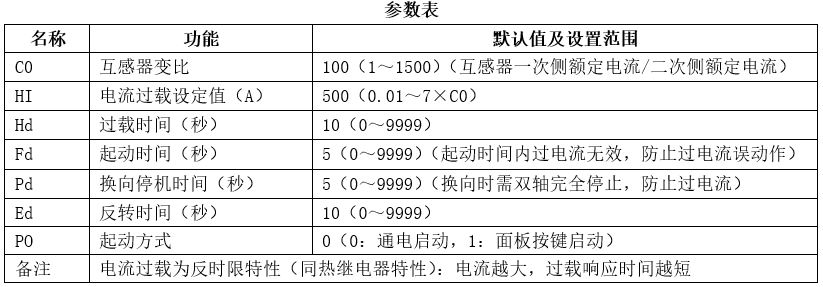

主要功能:用于雙軸撕碎機的過程控制,遇堵回轉,自動啟停,循環工作。撕碎機啟動工作開始正轉,當負載增大致電動機電流過載,雙軸先停止再反轉,反轉結束后又自動重新啟動正轉,若反轉過程中過載則立即停機再正轉。如此循環工作。其中過載電流、過載時間、起動防過沖延時、換向停機時間、反轉時間可設置。下面為參數表:
一、雙軸同步工作的解決方案

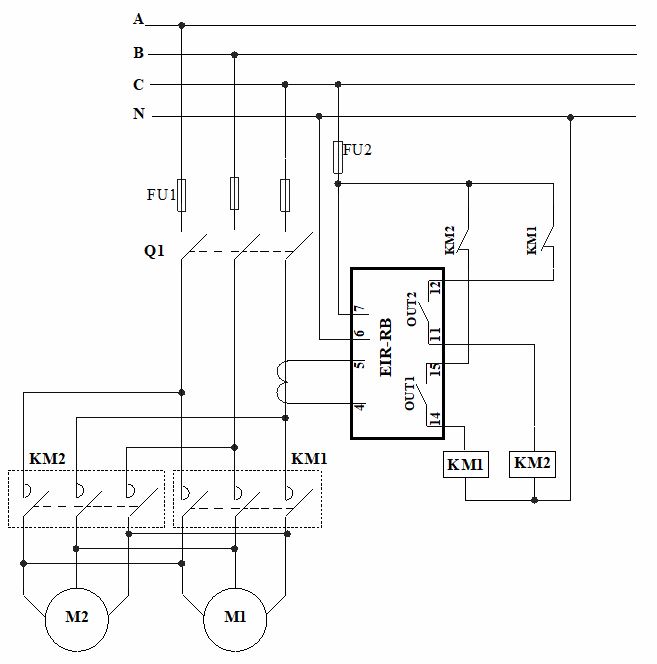

說明:圖中EIR-RB為撕碎機控制器(說明書下載),M1、M2為雙軸驅動主機,M1為正轉接觸器,KM2為反轉接觸器。起動方式選擇面板按鍵起動,按起動鍵后,M1、M2同步正轉,當撕碎機負載增大到電流上限時,M1/M2同步停止,當檢測到電流為0時,M1、M2同步反轉,反轉到設定時間后,M1、M2先停止再正轉,如此循環工作。圖中接觸器線圈電壓為220V,OUT1、OUT2觸點的額定電流為3A,如接觸器線圈吸合電流超過3A,需配中間繼電器,以增大觸點容量。 二、雙軸不同步解決方案

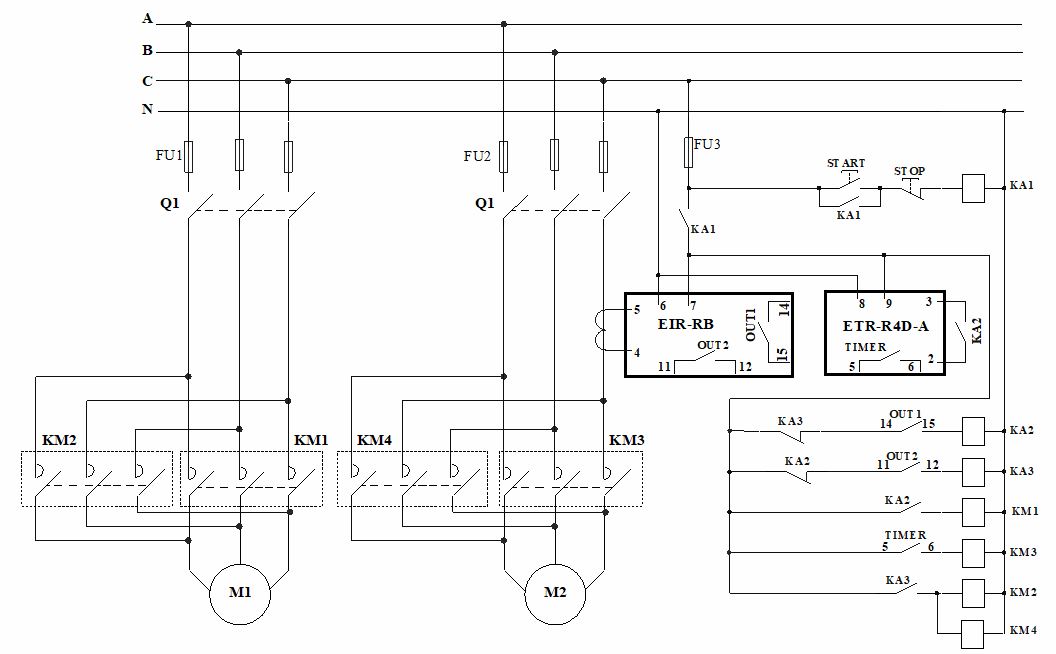

說明:圖中增加了一個定時器(型號:ETR-R4D-A,說明書下載)用于兩臺電機正轉的時間差控制,防止起動電流過大。此圖的撕碎機控制器選擇外部啟、停按鈕控制,當按下起動按鈕后,M1電機先正轉,經過延時后M2正轉,當撕碎機負載增大到電流上限時,M1/M2同步停止,當檢測到電流為0時經過停機延時,M1、M2同步反轉,反轉到設定時間后,M1、M2停止且經過停機延時后M1再正轉,經過延時后M2正轉,反轉過程中如電機過載,經過一個停機延時換到正轉。如此循環工作。
