◆繼電器輸出動作按on－off－on循環，循環周期為開、關時間之和。輸出繼電器開、關（off）定時時間可通過面板按鈕分別設定。在開計時段內，輸出繼電器保持吸合，在關（off）計時段內，輸出繼電器斷開。
◆斷電自動保存當前循環次數。當前時間不保存。重新送電，將由“on”狀態重新循環計時。循環次數繼續累加。
◆工作方式：無限循環或循環次數可控兩種方式可選。有限循環的循環次數可以斷電累計。
◆密碼保護：可選用密碼對設置值及復位等操作進行保護。
◆起動控制方式：得電啟動或外部開關量控制
注意：以上功能在各型號循環定時器上略有差異，具體參看產品選型或產品說明書。
電機正反轉循環運行解決方案

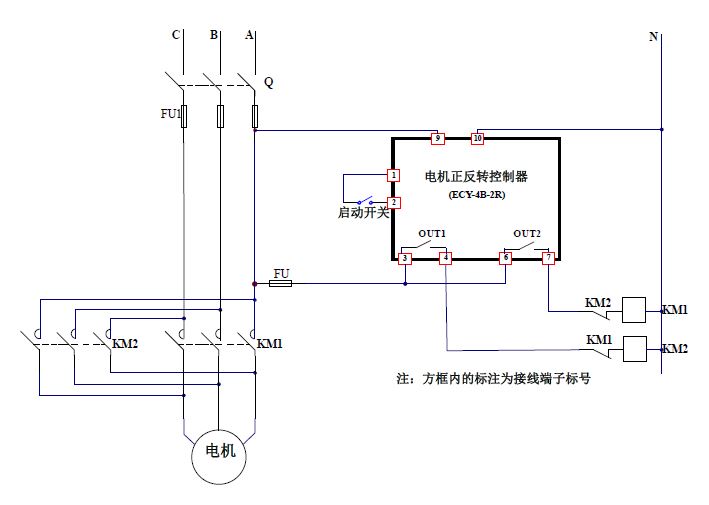

利用我公司兩路循環定時器，可以實現電機正反轉循環運行，正反轉運行時間可調，為防止電機方向切換引起過流，可設置正反轉切換停機時間，電機可無限循環運行或設置固定循環次數運行。參考電路如下：

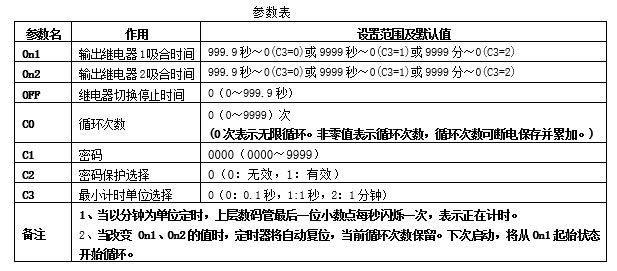

循環定時器的參數設置如下：
定時自動噴淋控制解決方案

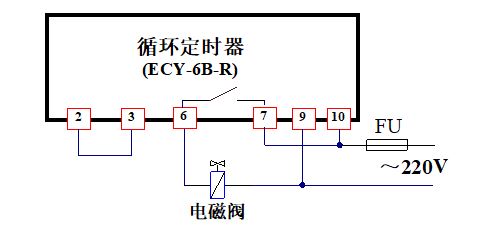

利用我公司單路循環定時器，可以在需要周期性的灌溉場景下，實現自動噴淋控制，即設定噴淋時長和停止間隙時長，自動循環運行，循環工作方式可以設定無限循環和有限次數循環。參考電路如下：

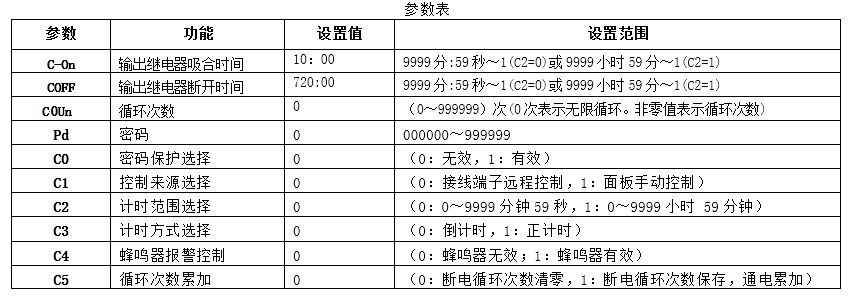

說明：圖中2/3端子為外接循環定時器的無源開關啟動信號，如需通電直接啟動，可短接2/3端子，6/7為內部輸出的無源常開觸點，由on、off時間控制通斷，此電路控制供水電磁閥，9/10為定時器工作電源。如噴淋10分鐘，停12小時，循環運行，各參數設置如下：

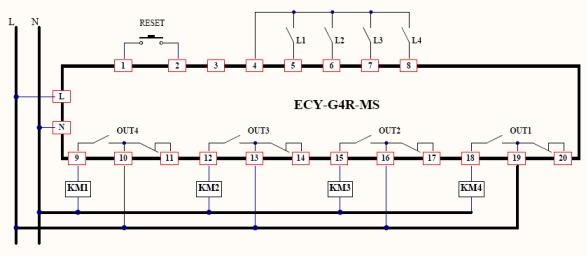

四路循環定時器接線實例
注：圖中紅框?yàn)橛?jì)時器接線端子，L1～L4分別為4路循環定時器的啟動控制開關，REST為外接復位按鈕，L、N為工作電源，OUT1～OUT4分別為4路輸出繼電器的觸點，KM1～KM4為外接接觸器線圈。
