一、工作原理
過電壓、欠電壓保護工作方式有兩種：
1、繼電器動作延時可調：
過電壓：當檢測的電壓大于過電壓設定值并且持續時間超過過電壓設定的延時，過電壓輸出繼電器吸合。繼電器復位有自動、手動兩種方式可選，當工作于自動復位方式下，電壓低于過電壓設定值時，繼電器立即復位釋放，部分型號帶復位延時的，電壓持續低于過電壓設定值的時間超過復位延時，繼電器立即復位，手動復位方式，繼電器吸合后會保持，當電壓低于過電壓設定值時按下復位鍵，繼電器復位釋放。
欠電壓：當檢測的電壓低于欠電壓設定值并且持續時間超過欠電壓設定的延時，欠電壓輸出繼電器吸合。繼電器復位有自動、手動兩種方式可選，當工作于自動復位方式下，電壓大于欠電壓設定值時，繼電器立即復位釋放，部分型號帶復位延時的，電壓持續大于欠電壓設定值的時間超過復位延時，繼電器立即復位，手動復位方式，繼電器吸合后會保持，當電壓大于過電壓設定值時按下復位鍵，繼電器復位釋放。
2、繼電器動作回滯區間可調：繼電器工作于自動復位方式時，過電壓、欠電壓保護如下圖所示，BC段表示過電壓保護區，電壓超過B點電壓過電壓繼電器吸合，電壓回落低于C點電壓時，過電壓繼電器釋放。OA、DE段表示欠電壓保護區，電壓超過A點電壓，欠電壓繼電器吸合，電壓回落低于D點電壓時，欠電壓繼電器釋放。工作于手動復位方式，過電壓繼電器吸合后保持，欠電壓繼電器釋放后保持。圖中HH、HL為過電壓回滯區間，LH、LL為欠電壓回滯區間，區間范圍可調。
3、其他功能：
部分型號可自動記錄電壓最大值、最小值，繼電器報警動作發生的日期、時間及瞬時電壓值，蜂鳴器報警等。
各型號具體功能介紹參見“資料下載”中的產品說明書。

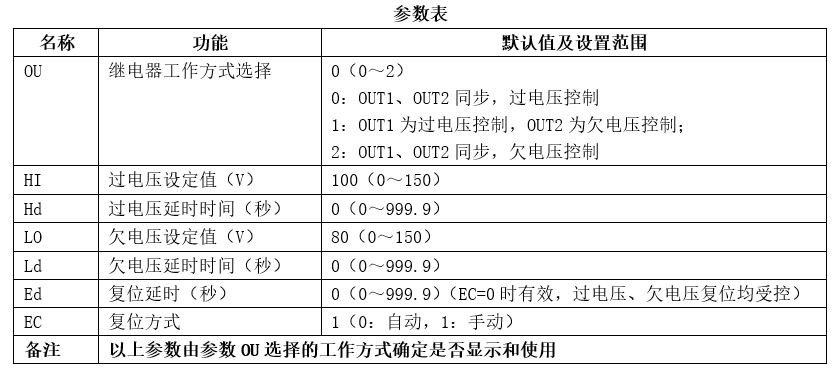

二、典型參數展示（型號：EVR-RD-150）
注：OUT1、OUT2為兩組輸出繼電器，每組1開1閉

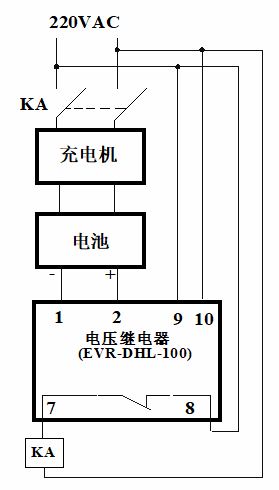

電池自動充電（防過壓）控制實例：

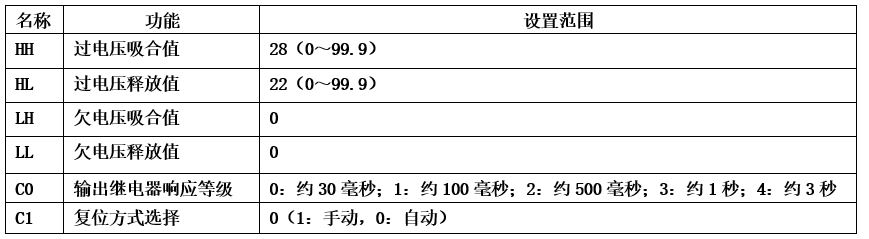

說明：當電池充電后電壓達到上限，電壓繼電器常閉觸點斷開，當電池電壓下降到下限，電壓繼電器觸點恢復閉合充電。如充電電流小于5A，可不用繼電器KA。如要求充電到28V停止充電，電池下降到22V恢復充電，修改參數如下：

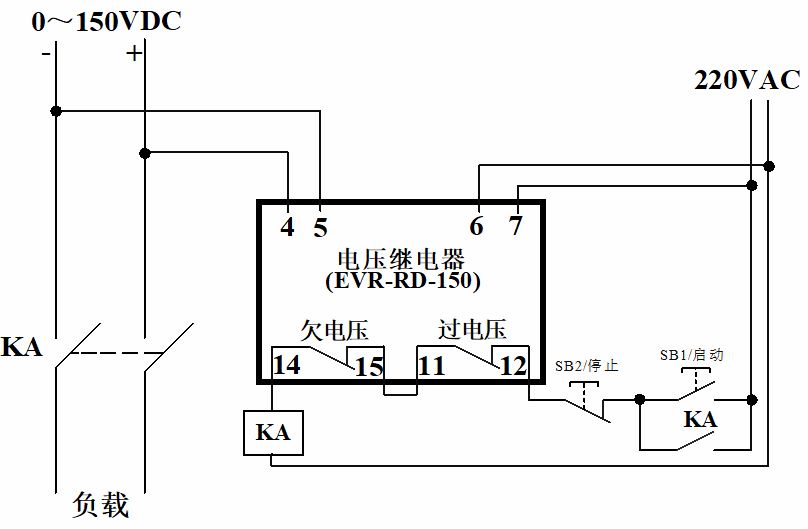

直流過欠電壓保護實例：
說明：標準產品工作電源可接85~265VAC或110~360VDC，工作電源可定制24VDC、48VDC、72VDC。
