一、工作原理簡介
（1）過載：當電流大于過載電流設定值，并且持續時間超過設定時間，過載輸出繼電器動作，其動作呈反時限特性（如下圖）。過載繼電器是根據電流產生的熱量Q（Q=KI2t）大小而動作的，這里I即為過載電流，t為過載時間，即電流越大，過載繼電器動作時間越短，其原理同熱繼電器。
（2）過電流：有兩種工作方式：
●回滯區間可調：過電流回滯區間可調。當檢測的電流大于過電流上限設定值時，過電流輸出繼電器立即動作，當電流下降到過電流下限設定值時，繼電器釋放。如下圖所示：AB段表示過電流保護區，過電流繼電器動作，OA、BE段過電流繼電器處于斷開狀態。合理設置HI/LO值可以避免在臨界值的附近繼電器的頻繁動作。
●動作延時可調：過電流動作延時可調，其延時為定時限。當電流大于過電流設定值，并且持續時間超過過電流設定時間，輸出繼電器吸合，當電流小于過電流設定值且工作在自動復位方式下，過電流繼電器立即釋放。
（3）欠電流：有兩種工作方式：
●回滯區間可調：當檢測電流正常時，繼電器吸合，當電流小于欠電流設定值時，繼電器觸點釋放。欠電流繼電器的動作和被測電流變化的關系如下圖所示：OA、BC段表示欠電流保護區，欠電流繼電器釋放，AB段欠電流繼電器吸合。合理設置HI/LO值可以避免在臨界值的附近繼電器的頻繁動作。
●動作延時可調：電流正常時欠電流輸出繼電器吸合，當電流小于欠電流設定值且持續時間大于設定的延時時間，輸出繼電器釋放。
部分產品欠電流時繼電器吸合，電流正常釋放。
注意：各產品的功能不一，具體參看“產品選型”和“資料下載”中的說明書。

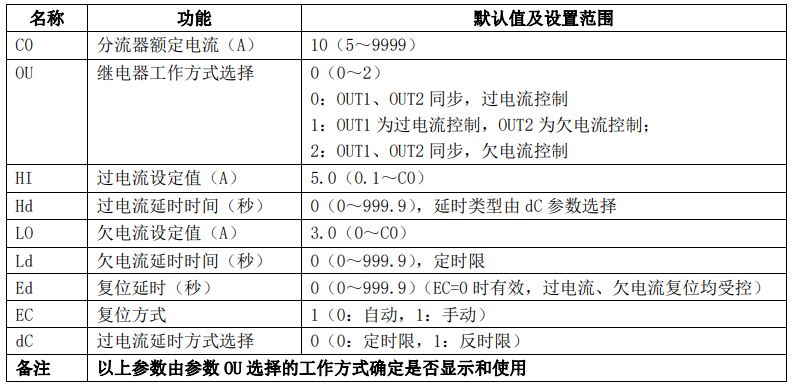

二、典型參數展示（型號：EIR-RD）
注：OUT1、OUT2為兩組獨立輸出繼電器，觸點1開1閉

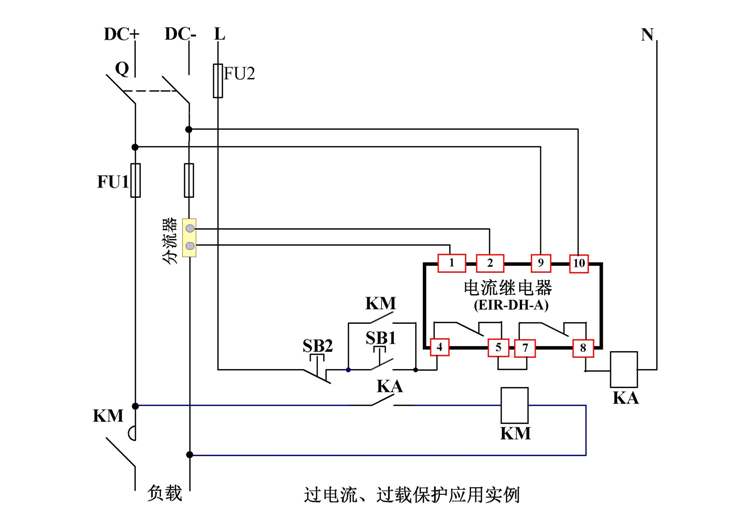

直流過電流、過載保護應用案例：
注意：
1.因繼電器的輸出觸點的額定電壓為250VAC或30VDC，故需中間繼電器KA轉換。
2.方框內的標注為接線端子號
